Elcometer 506拉拔式附著力檢測儀
品牌：Elcometer
產地：英國
功能及用途:
耐用 / 簡便 / 精確
- 產品詳情
- 產品參數
-
本款附著力檢測儀帶有睿德涂裝科技（上海）有限公司自制操作視頻和中文使用說明書，包教包會。

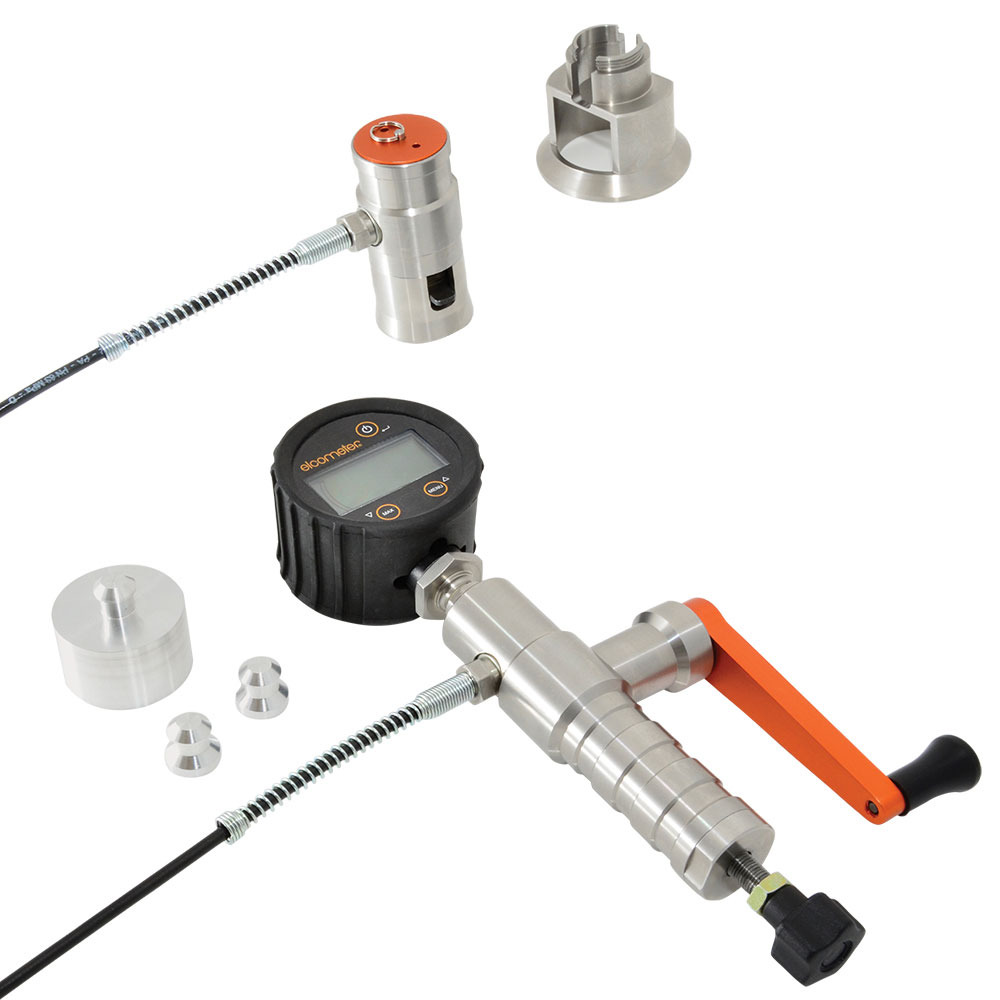

Elcometer易高 506拉拔式附著力試驗儀/拉拔儀
產品描述
Elcometer 506 是輕巧，攜帶方便和易于使用的附著力測試儀,可提供模擬或數字附著力測試儀.適用于無論是在現場或在實驗室測量拉拔式附著力的涂層為50MPa（7250psi）。
Elcometer506的設計在旋轉手搖柄時, 可以確保在整個范圍內，輕松均勻的施加壓力,確?？芍貜偷慕Y果，精確度為±1％。

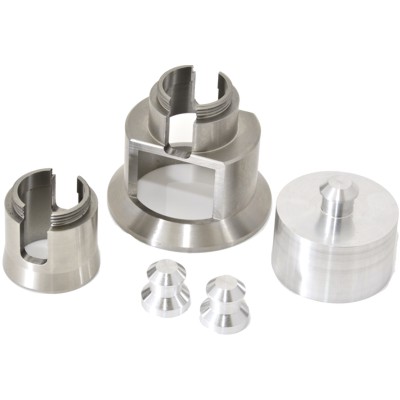

Elcometer 506 快速連接14.2、20和50mm直徑的鍛模連接件和多樣附件,允許涂層附著力測試在平面，曲面，厚和薄基體 - 包括金屬，木材，混凝土和其他纖維材料。
Elcometer506的測試頭（制動器）已被設計成小型，符合人體工程學和攜帶方便 -是單手測試涂層的附著力，即使是在笨拙或密閉空間的理想選擇。
垂直表面上的安全測試也被考慮在內。使用磁性拉線夾附件,制動器可保持牢固-防止意外損壞周邊地區。
功能強大
適用于金屬、木材、混凝土和其他基體
堅固、輕巧—非常適合頻繁檢測
平穩施加的負荷，高達50MPa（7250psi）
靈活
易于使用的手持式設計
非常適合實驗室和現場使用
14.2、20和50mm（0.56、0.76和1.96”）直徑的可重復使用的鍛模
在小的、彎曲或平面上測量
讀數準確
測量范圍高達50MPa（7250 psi），精度為全部刻度范圍的±1%
耐用
密封型、重型，耐沖擊
防塵防水等級，相當于IP65
適用于極端環境
低粘合力基體的涂層檢測
在低粘合力基體上檢測涂層時，比如混凝土、木材或其他纖維材料，鍛模的表面面積需較大，以提高精度、可重復性和再現性。
Elcometer 506混凝土附著力測試儀作為套裝或隨單個50mm附件（支撐環、鍛模、割刀）一起供應，此類附件可加入Elcometer 506儀器中。
如何防止脫膠脫落和內聚脫落
鍛模位置正確
鍛模和制動器
涂層
基體
鍛模位置不正確
表面和鍛模預處理
1. 選擇平坦的測試區，測試區需足夠大以放置附著力測試儀。
2. 研磨鍛模和表面，清除表面的灰塵—盡量降低“粘合”失敗風險。
緊固鍛模
3. 正確混合粘合劑，在整個鍛模面上均勻涂抹粘合膜。
4. 測試標準要求，需垂直測試面拉拔鍛模。因此，鍛模需附著在預處理的測試平面上（參見以下圖片）。給鍛模均勻施加壓力，確保鍛模面平行于測試面。
5. 從鍛模周圍去除多余的粘合劑，使其完全固化。固化過程中，在垂直表面上附著鍛模時，需使用測試帶。
6. 需要時，鍛模完全固化后，使用提供的鍛模割刀在鍛模周圍劃破涂層。
7. 連接制動器到鍛模上，開始測試。
評估附著力測試
拉拔測試若有效，涂層需至少覆蓋50%的鍛模面。如果儀器出現故障，鍛模上沒有涂層，或涂層僅覆蓋少于50%的鍛模面，拉拔測試無效，應重新測試。
當每層涂層均已脫落，鍛模和測試面板上留有相同的涂層，稱為‘粘合破壞’。
當涂層與另一層涂層的界面處脫落（鍛模上留有一層涂層，基體上留有另一層涂層），或基體上的涂層已脫落（鍛模上留有涂層，基體無涂層），會出現“脫膠”。
注：如果膠水脫落值高于指定值，可報告附著力已超出了單次測試的規定值。
附件
部件編號
產品描述
F506-20A
Elcometer 506模擬附著力測試儀套件；20mm
F506-20AC
Elcometer 506模擬附著力測試儀套件；20mm—帶證書
F506-20D
Elcometer 506數字式附著力測試儀套件；20mm
F506-20DC
Elcometer 506數字式附著力測試儀套件；20mm—帶證書
F506-50A
Elcometer 506模擬附著力測試儀套件；50mm
F506-50AC
Elcometer 506模擬附著力測試儀套件；50mm—帶證書
F506-50D
Elcometer 506數字式附著力測試儀套件；50mm
F506-50DC
Elcometer 506數字式附著力測試儀套件；50mm—帶證書
精確度
量程的±1%
壓力等級
26 MPa (3800 psi)
14.2mm(0.56”)鍛模
20mm(0.76”)鍛模
50mm(1.96”)鍛模
工作范圍
4至50MPa（600至7200psi）
2至25MPa (300至3600psi)
0.3至4MPa (50至580psi)
刻度分辨率
模擬：0.1MPa (10psi)
數字式：0.01MPa(1psi)模擬: 0.1 MPa (10 psi)
數字式: 0.01 MPa (1 psi)模擬: 0.05 MPa (5 psi)
數字式:0.1 MPa (1 psi)儀器長度
290mm (11.5”)
290mm (11.5”)
290mm (11.5”)
制動器高度
（配有支撐環）85mm (3.4”)
85mm (3.4”)
110mm (4.3”)
儀器重量
1.8kg (4lb)
1.8kg (4lb)
2.0kg (4.4lb)
套件重量
4kg (8.8lb)
4kg (8.8lb)
5.2kg (11.5lb)
電池類型
2節LR6(AA)堿性干電池（僅限于數字式）電池壽命：2000個小時
包裝清單:
20mm套件
帶20mm鍛模（x10）的Elcometer 506附著力測試儀、20mm鍛模標準支撐環、20mm鍛模割刀手柄、20mm鍛模割刀、Araldite標準兩部分環氧粘合劑（2 x 15ml軟管）、研磨墊、提箱、2節 LR6（AA）電池（僅限于數字式）、檢測證書和操作手冊。
50mm套件
帶50mm鍛模（x6）的Elcometer 506附著力測試儀、50mm鍛模標準支撐環、50mm鍛模刀桿、50mm鍛模割刀、Araldite標準兩部分環氧粘合劑（2 x 15ml軟管）、研磨墊、提箱、2 x LR6（AA）電池（僅限于數字式）、檢測證書和操作手冊。
# 使用帶14.2mm（0.56”）鍛模的模擬儀器時，20mm鍛?？潭茸x數乘以2。
標準:
ASTM D4541, ASTM D7234, AS/NZS 1580.408.5, BS 1881-207, DIN 1048-2, EN 12636, EN 13144, EN 1348, EN 1542, EN 24624,
ISO 16276-1, ISO 4624, NF T30-606, NF T30-062本款附著力檢測儀帶有睿德涂裝科技（上海）有限公司自制操作視頻和中文使用說明書，包教包會。
